工业窑炉高能点火器厂家

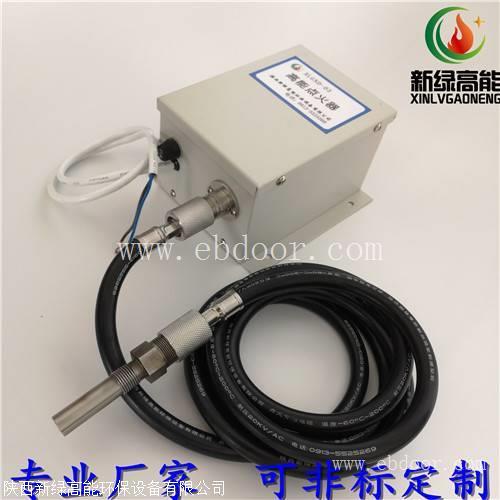

　　可调式高能点火器，主要用于石化等行业燃气、燃油、低热值燃气工业燃烧器及工业炉燃烧器的自动点火，也可作为科研单位、学校实验使用，具有点火可靠、寿命长、抗结焦，具有自净能力。本机型根据科研、学校等单位使用，点火能量可调，性能稳定，操作安全可靠。

　　一、技术参数

　　1.输入电压：220V±10% 50/60HZ

　　2.消耗功率：200W（.大）

　　3.适应燃料：燃气、轻油、重油、低热值燃气

　　4.点火头耐温：1300℃

　　5.点火频率：4～20次/S（可调）

　　6.火花能量：分两组: 点火I输出 35mJ～3J, 点火II输出 3J～20J

　　二、点火器箱体

　　1.外形尺寸：

　　长×宽×高=380×390×180mm

　　2.前面板示意图

　　3.后面板示意图

　　三、使用说明

　　1、连接方法

　　可调式点火器由四部分组成：1）箱体2）点火杆/点火针3）点火线缆 4）电源线

　　后面板连接示意图：

　　注：电源线、高压电缆、外接点火连接在后面板相应的位置上，并扭紧。

　　2、操作说明：按上图连接后，方可进行操作，切记操作时就地操作与外部操作只可选择一种方式，不可同时操作，以免损坏仪器。

　　●就地操作方式：

　　1>点火I：打开电源开关，电源指示灯亮，再选择点火时间，点火时间分为5s，10s，20s，30s按工作需要选择，然后打开点火I开关即可点火，通过电压调节旋钮调节电压来确定点火能量，顺时针调节为升高电压，反时针为降低电压。电压值由数字表头上显示，点火能量通过调整电压表确定。

　　2>点火Ⅱ:打开电源开关，电源指示灯亮，再选择点火时间，点火时间分为5s，10s，20s，30s按工作需要选择，然后打开点火Ⅱ开关即可点火，通过电压调节旋钮调节电压来确定点火能量，顺时针调节为升高电压，反时针为降低电压。电压值由数字表头上显示，点火能量通过调整电压表确定。

　　3 >需要二次打火时，必须将点火开关打在关位置后再打向开位置，即开始打火，也就是说点火时先复位一次再点火。

　　●外部点火控制方式：

　　1>点火I：打开电源开关，电源指示灯亮，然后将后面板点火I的拨码开关拨至开位置，点火器即可接受外部驱动信号（无源开关量）执行点火，点火时间根据外部给定，通过电压调节旋钮调节电压来确定点火能量，顺时针调节为升高电压，反时针为降低电压。电压值由数字表头上显示，点火能量通过调整电压表确定。

　　2>点火Ⅱ:打开电源开关，电源指示灯亮，然后将后面板点火Ⅱ的拨码开关拨至开位置，点火器即可接受外部驱动信号（无源开关量）执行点火，点火时间根据外部给定，通过电压调节旋钮调节电压来确定点火能量，顺时针调节为升高电压，反时针为降低电压。电压值由数字表头上显示，点火能量通过调整电压表确定。

　　3、点火能量参数：

　　1>点火I：

　　点火I为等离子式点火，当电源电压调到35～60V时，点火头起弧光，此时弧光能量 为35mJ，当电源电压调至200V时为3J。点火I点火能量由小到大为线性。

　　注：当电源电压调低时，如出现不打火，可将电极间距离调小一点。当火花能量为3J，随着电压升高能量会增大，建议超过3J时选点火器Ⅱ点火更准确。

　　2> 点火Ⅱ:

　　点火Ⅱ点火能量是通过电容器充电放电实施的，根据W=C×U2÷2,公式换算来的，电路中电容是固定的，因此调整充电电压来确定点火能量，表头显示的电压为变压器的初级电压，实际上给电容器上充电的电压是变压器初次的高电压，以下是经过计算的点火能量供用户参考。

　　根据所需点火的火花能量来调整，要注意电压调整不要超过220V，以免损坏点火器。
