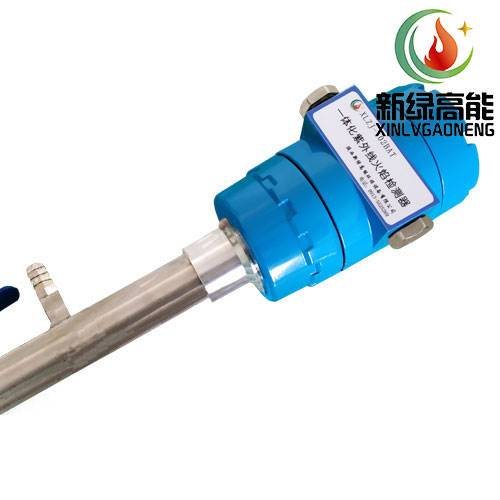

燃气锅炉 一体化紫外线火焰监测器 XLZJ-102BAT 无源开关量
接线方法

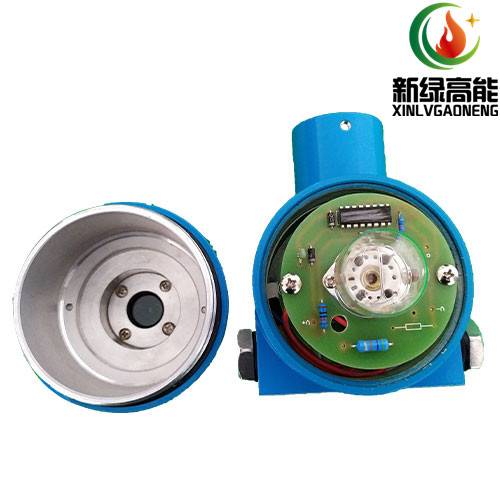

打开后盖将连接线接在端子排上
1. DC 24V +
2. DC 24V -
3. 为直流输出,有火时输出DC 24V- 供燃料阀
4. 为直流输出,有火时输出DC 24V+ 供燃料阀
5、6.为无源常开,有火焰时翻转
6、7.为无源常闭,有火焰时翻转
8. 标准4~20mA电流信号输出正极
9. 标准4~20mA电流信号输出负极
