安装与调试
安装：
1、连接时打开上盖板，将电源线、控制线按上图连接在对应的端子上。
2、将紫外探头连接依次接到2，3，4端子上，并固定紧。
3、探头安装

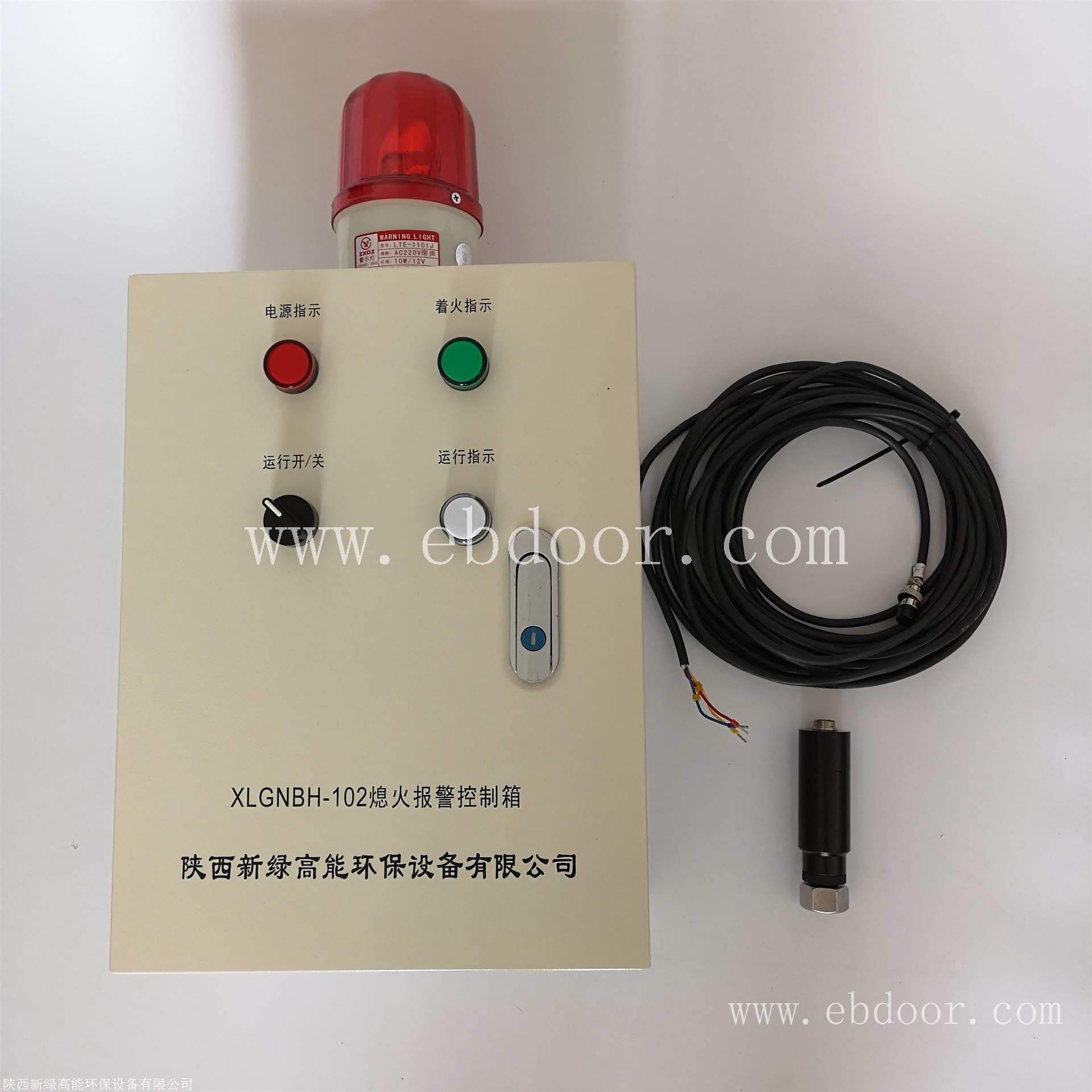

XLGNBH-102熄火报警箱是一种非接触式火焰检测报警控制箱,用户安装时请将UV火检探头对准火焰。探头使用的温度为80℃，用户在燃烧器或其他高温设备上使用时，探头前的检测通道必须通风冷却，探头的安装螺纹为M20×1.5。
根据有关规定，检测灵敏距离为0.8米，（在检测通道为Φ18的情况下），但检测距离会随着火焰辐射强度和检测通道的增大而增大。
故障排除
1、燃烧器无火，而检测却显示有火，这是检测线路受潮后分布电容逐渐增大引起的干扰，请打开控制箱内部模块，反时针缓慢调节模块左上方的灵敏度调节电位器，直至绿红色指示灯灭，继电器释放时，检测器即可调好。
2、燃烧器有火，而检测器显示无火，可能有二个原因，一是探头镜片被灰尘覆盖，请擦干净探头石英镜片，二是灵敏度调节电位器超调，请打开控制箱内部模块顺时针缓慢调节灵敏度调节电位器，直到绿色指示灯亮，继电器吸合为止。
3、如果在安装或使用中不小心弄破了探头的镜片，不要用普通玻璃片代替，因为普通玻璃片不能透过火焰产生的紫外线，应更换相同型号的镜片。
