调试
1、为了提高绝缘性能以减小布线分布电容，用耐压500Ｖ的导线布线，控制室外的检测线采用空中布线，尽量不采用地沟布线。检测线不应与其它电源线或信号线混在一起。用户在不接通电源的情况下，请测量检测输出端对地的电阻值，电阻値必须大于20MΩ，测量用三用表，不能用摇表测量，以免损坏控制器。
2、在无火焰情况下，打开模块盖，接通电源，顺的时针缓慢调节模块左上方的蓝色方形灵敏度调节电位器，直到继电器吸合，绿色指示灯亮，然后反时针缓慢电位器，使绿色指示灯灭，继电器刚好释放为标准，再反时针调2圈，这时监测器调试好。
3、模块中央的圆形电位器调节熄火关阀时间，调节范围为1～7秒，顺时针调节关阀时间延长，反之阀时间减短，依火焰燃烧稳定状态设置关阀时间，适用不同的工况需要。
4、监测器灵敏度在出厂时已调试完毕，一般情况下不需要重新调试。

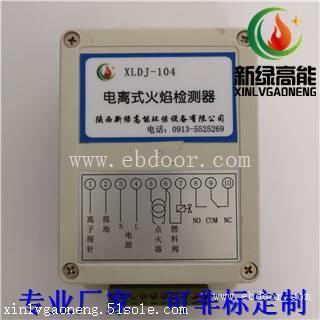

检测器接线端子定义如下
检测器接线端子定义如下
1、接离子探针
2、电源零线
3、电源火线
4、5输出220V，接点火器
6、7输出220V,接燃料阀
8、9输出无源常开，有火闭合
9、10输出无源常闭，有火断开
注：如送DCS控制可从端子引出，有火时8、9通，无火时9、10通。
