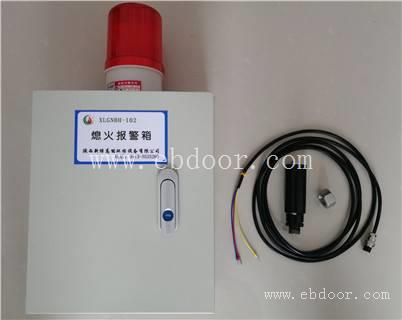

XLGNBH-102熄火报警箱，用于燃气、燃油工业燃烧器的火焰检测，内置检测器模块只对产生的紫外线敏感，对灯光和炉膛高温辐射无反应，抗干扰性强。

　　安装与调试

　　安装：

　　1、连接时打开上盖板，将电源线、控制线按上图连接在对应的端子上。

　　2、将紫外探头连接依次接到2，3，4端子上，并固定紧。

　　3、探头安装

　　XLGNBH-102熄火报警箱是一种非接触式火焰检测报警控制箱,用户安装时请将UV火检探头对准火焰。探头使用的温度为80℃，用户在燃烧器或其他高温设备上使用时，探头前的检测通道必须通风冷却，探头的安装螺纹为M20×1.5。

　　根据有关规定，检测灵敏距离为0.8米，（在检测通道为Φ18的情况下），但检测距离会随着火焰辐射强度和检测通道的增大而增大。

　　 调试

　　1、该控制箱内部检测器模块具有布线分布电容自动跟踪调整处理芯片，能在布线分布电容不大于0.33uF的条件下，自动调节以匹配布线分布电容，UV传感器和检测器模块连线可达200米，具有更宽的适用范围，现场安装使用特别方便，无需用户调整匹配电位器。

　　2、控制箱内部检测模块里面左上方的蓝色方形电位器可以调节检测器的灵敏度及布线分布电容自动跟踪深度，出厂已调好，用户无需调节。

　　3、检测模块中央的圆形电位器调节熄火关阀时间，调节范围为1～7秒，顺时针调节关阀时间延长，反之阀时间减短，依火焰燃烧稳定状态设置关阀时间，适用不同的工况需要。
